NDJT-3型3T手搖鏈式靜力觸探儀、靜探機、靜探儀
NDJT-3型靜力觸探儀
一、簡介

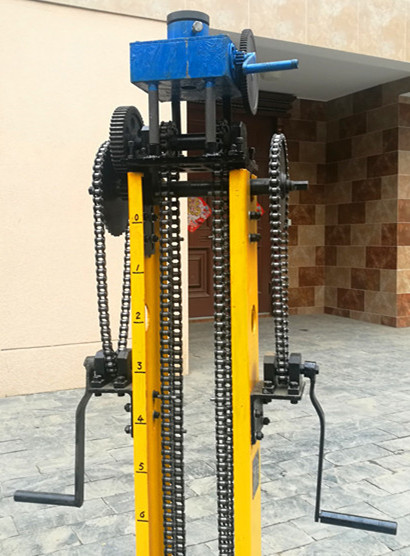

NDJT-3靜力觸探儀利用鏈條機械傳動將探頭勻速地壓入土中,適宜在軟土、粘性土、老粘土、黃土、砂性土等地層中測試,利用探頭與土層接觸時產生的阻力,通過電阻變化信號,傳送到地面的測量?jì)x表上。 整機各部件重量輕,體積小、搬運方便,按裝方便,工作效率高,能配用不同直徑的探桿和探頭。
靜力觸探(CPT)是在一定的速度下,用靜力將探頭壓入土中,并使用探頭內的壓力傳感器,通過記錄儀記錄探頭對土的貫入阻力。
本機結構合理、外形美觀,使用時不受電源限制,機動靈活、性能穩定可靠。尤其增加了雙人手搖和雙臂快搖裝置,可以隨不同的貫入阻力隨意調正人力。為增加貫入力在加粗了鏈輪軸后,采用8分滾珠進行傳動,其極限貫入深度可達30米-35米。此機可與目前國內外廠家生產的人工數字記錄儀、靜探微機(自動記錄儀)等配套并進行量測或記錄。
該機可進行土質地基的承載能力或抗剪強度測試,測量地基土的比貫入阻力Ps、錐尖阻力Qc(雙橋)、側摩擦力Fs;也可進行電測十字板剪切試驗,求飽和軟粘土的不排水抗剪強度Cu,從而為地基基礎的設計提供參數(需要配置蝸桿裝置、傳感器、十字板頭)。
該機性能穩定,試驗數據可靠,操作方便,并且一機多用,實用性強。廣泛用于建筑、交通、水利、電力等部門。
二、產品技術指標
傳動方式:輕型鏈式,兩邊手搖。
額定貫入力:3t。最大貫入力:4t。
貫入深度:30m。貫入行程:1m。貫入速度:0.8m-1.3m/min。
起拔力:30KN
提升速度:慢速同貫入速度,快速可達4 m/min左右。

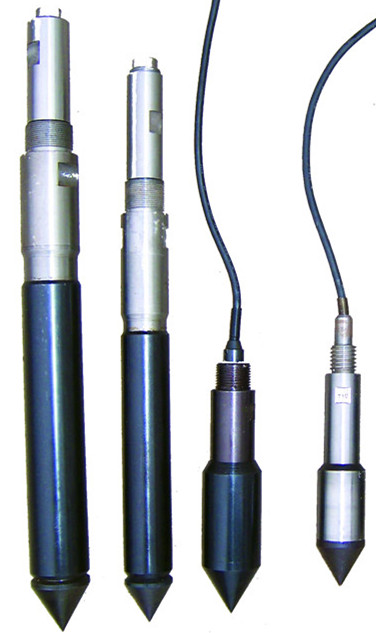

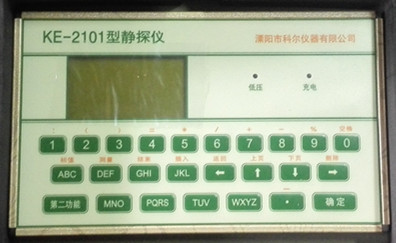

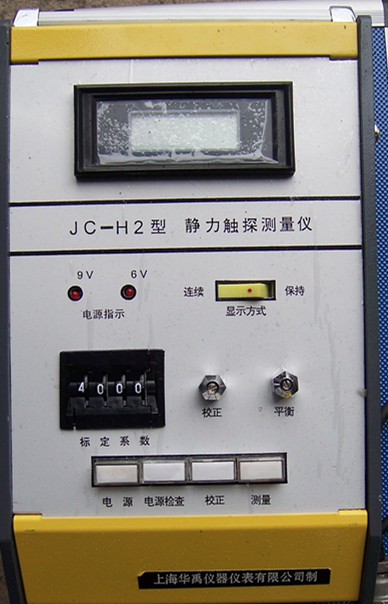

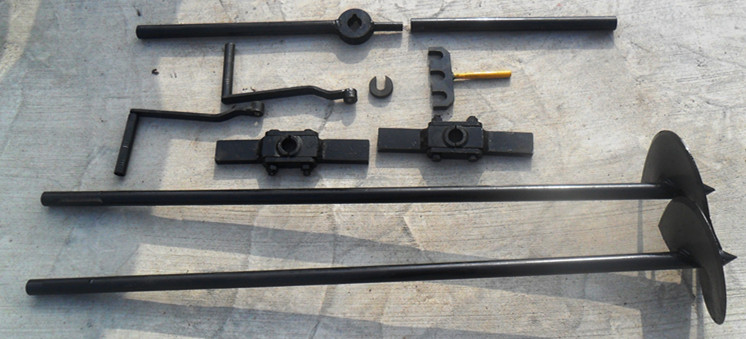

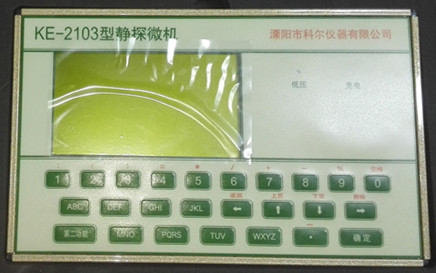

探桿:Φ25×1米(或Φ28*1米),優質合金無縫鋼管。地錨直徑:Φ200、250mm,帶穩固可靠的新型地錨夾持器和地錨扳手,穩定可靠,一勞永逸。配用探頭:10cm2單橋探頭、10cm2雙橋探頭、電測十字板探頭(50×100×2mm)。十字板剪切范圍:0~128 KPa。配用電纜線:四芯屏蔽電纜線、八芯屏蔽電纜線。鏈條:小傳動鏈條:10A—1,68節2條,大傳動鏈條:12A—1,148節2條。儀器:JC-H2型靜力觸探儀(人工記錄儀,單橋探頭專用);KE-2101型靜探微機(自動記錄儀,帶U盤,單橋探頭專用);KE-2103型靜探微機(自動記錄儀,帶U盤,單、雙橋探頭都可以)。主機重量:60kg.
三、可選擇配置:

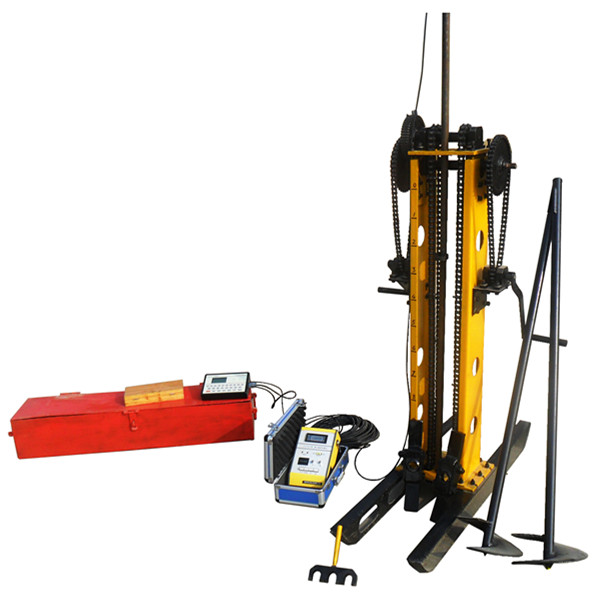

1、NDJT-3-1型靜力觸探儀(單橋人工記錄型):主要由主機(整機)、人工記錄儀、探桿、單橋探頭、地錨、地錨夾持器、地錨扳手、探桿箱、四芯電纜線等組成;
2、NDJT-3-2型靜力觸探儀(單橋自動記錄型):主要由主機(整機)、自動記錄儀(單橋靜探微機)、探桿、單橋探頭、地錨、地錨夾持器、地錨扳手、探桿箱、四芯電纜線等組成;
3、NDJT-3-2型靜力觸探儀(雙橋自動記錄型):主要由主機(整機)、自動記錄儀(雙橋靜探微機)、探桿、雙橋探頭、地錨、地錨夾持器、地錨扳手、探桿箱、八芯電纜線等組成;
4、兩用型:NDJT-3-1、2、3型手搖鏈式靜力觸探儀+十字板剪切兩用儀。
5、另外可選擇加配汽油發動機可以實現動力傳動,不需人工手搖,快速高效的NDJT-3-QFD型靜力觸探儀。
