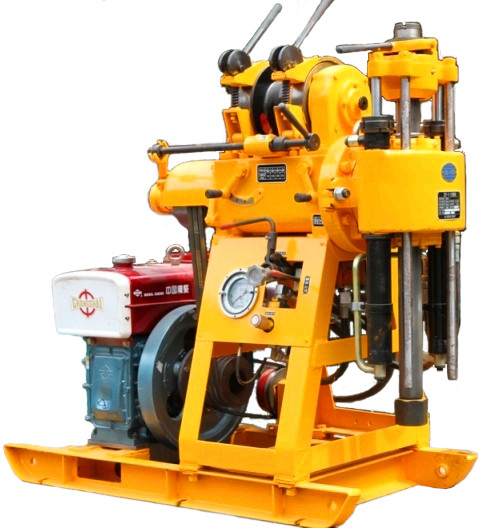

XY-1-1型輕便型液壓勘探鉆機（100米）
鉆機根據用途既可以取土樣、巖芯樣，也可以不取芯鉆孔（鉆孔灌漿、水井等）,或者進行重型動力觸探和標貫試驗（SPT）、沖擊提取不擾動土土壤取樣原狀土或者沙土取樣。是一種多用途液壓輕便型鉆機。
1.前言
XY-1-1型鉆機是一種具有油壓給進的輕便鉆機。
1.1.鉆機適用范圍：
1.1.1.本鉆機適用于普查勘探，地球物理勘探，道路及建筑勘探以及打爆破孔等鉆進工程。
1.1.2.可根據地層的不同選用合金，鋼砂及鋼粒等鉆頭進行鉆進。
1.1.3.可鉆2—9級的砂質粘土及基巖層等。
1.1.4.額定鉆孔深度100m，最深不得超過120m。額定開孔直徑為110mm，最大開孔直徑允許為130mm，終孔直徑為60-75mm，鉆進深度根據地層情況而定。
1.2.鉆機特點
1.2.1.具有油壓自動給進機構，提高鉆進效率，減輕工人體力勞動。
1.2.2.采用球卡夾持機構代替卡盤，可實行不停機倒桿，操作方便，安全可靠。
1.2.3. 配有孔底壓力計指示壓力，便于掌握孔內情況。
1.2.4. 手柄集中，操作方便。
1.2.5. 重量輕，分解性強，便于搬遷，適合于平原或山區工作。
2.技術規格
2.1.基本參數
鉆進深度:100m，開孔直徑:110mm，終孔直徑: 60-75mm，鉆桿直徑: 42mm，鉆孔傾角:90°～75°，鉆機外形尺寸(L*B*H):1400*1030*1440，鉆機重量（動力機除外）:390kg
2.2.回轉器
立軸轉速（三檔）: 142、285、570r/min，立軸行程 : 450mm，立軸空載向上最大移動速度 : 3m/min，立軸最大給進力:15KN，立軸最大起重力 :25KN，立軸最大輸出轉矩 : 0.5KN.m
2.3.卷?yè)P機
最大提長能力（單繩）:10KN，卷筒轉速 : 55、110、220r/min，卷筒圓線速度（二層）:0.42、0.84、1.68m/s，卷筒直徑 : 145mm，鋼絲繩直徑 : 9.3mm，鋼絲繩容重:27m，抱閘直徑: 230mm，閘帶寬度 : 50mm
2.4油泵
齒輪泵型號: YBC-20/125，額定壓力:16Mpa，流量:20ml/r，額定轉速:1500r/min
2.5.動力機
柴油機型號 :ZS1100型(常柴)，額定功率:12.1KW，額定轉速:2200r/min
電動機型號: Y132M-4型，額定功率: 7.5KW，額定轉速 : 1440 r/min
特別說明：
1、鉆機標配柴油機，也可以裝配電動機，購買時請說明。
2、鉆機可以選擇裝配底盤及鉆塔：T-SJ-3型三腳架鉆塔、T2-SJ-3型兩輪拖掛三腳架鉆塔、T2-SJ-4型可拆卸兩輪底盤及人字形鉆塔、T4-SJ-4型四輪拖掛底座及人字形鉆塔、LP-4T-01-B(A)型履帶底盤及人字形鉆塔、LP-4T-02-STRZT型履帶底盤及人字形全液壓起落鉆塔、LP-4T-02-B-SST型履帶底盤及全液壓伸縮式鉆塔、LP-4T-02-B-STZDT型履帶底盤及折疊式液壓鉆塔等多種鉆機底盤及鉆塔，也可以根據用戶需求定制。
泥漿泵選配：可以加裝BW160A單杠泥漿泵與鉆機共用柴油機也可以配置BW160A泥漿泵裝配常柴180柴油機形成獨立泥漿泵。
